Schaltpläne und Fehlersuche Qwikbus

Fehlersuchhilfe

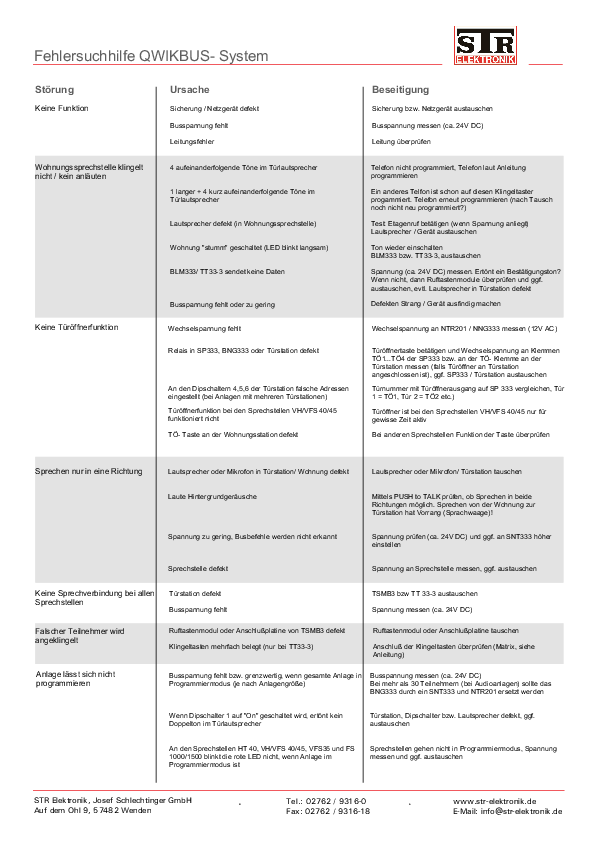

Fehlersuchhilfe Qwikbus
Fehlersuchhilfe Qwikbus

Schaltungsbeispiele Qwikbus Audio

Verdrahtungsbeispiel für eine Außenstation

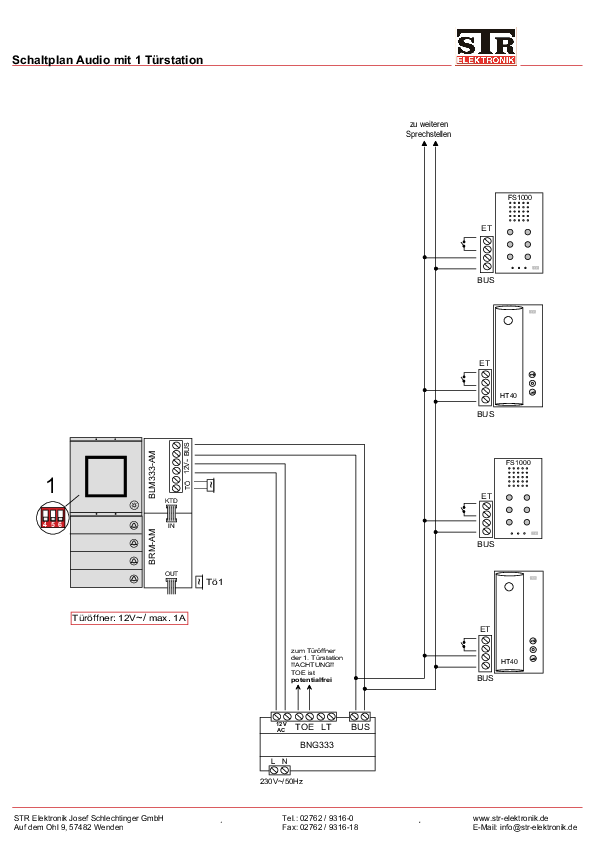

Schaltplan mit 1 Aussenstation
Verdrahtungsplan ab 30 TN

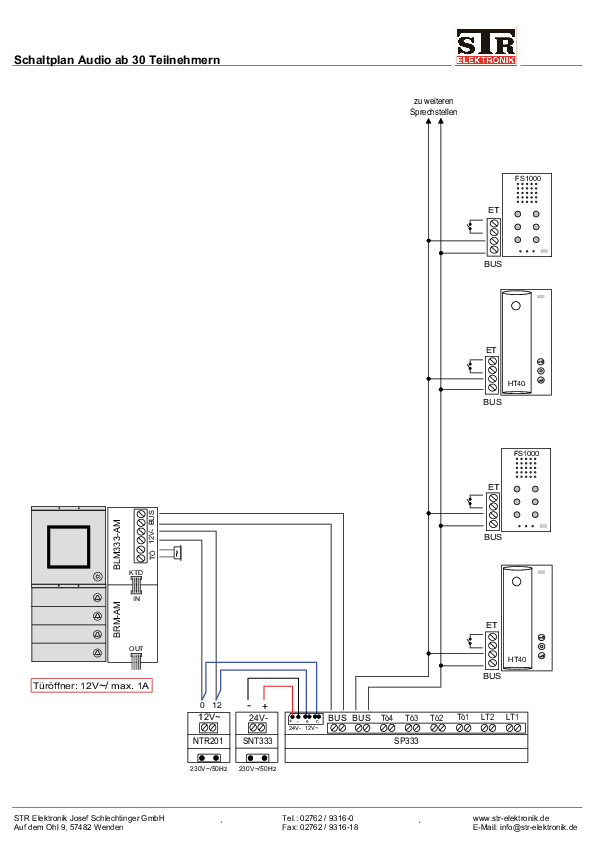

Schaltplan ab 30 Teilnehmer
Verdrahtungsplan mit gemeinsamer Steigleitung

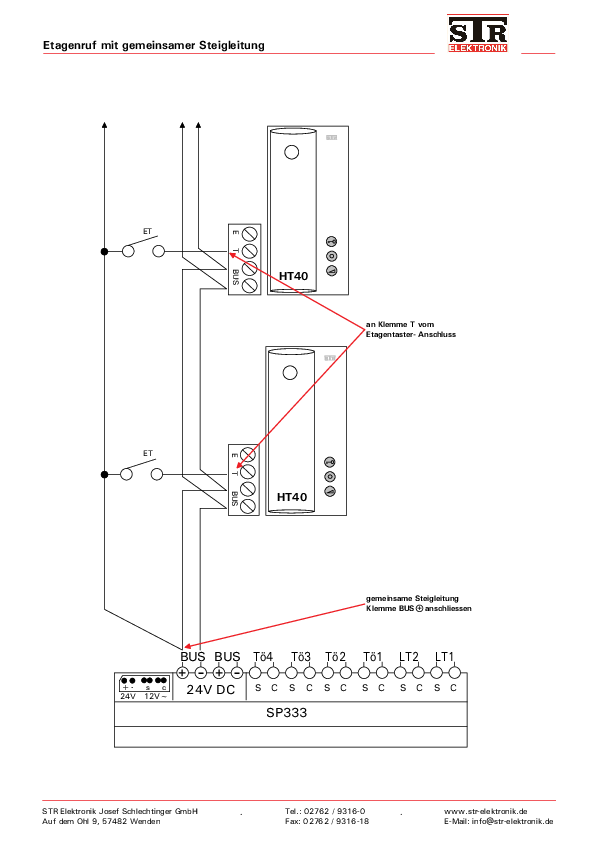

Etagenruf mit gemeinsamer Steigleitung
Verdrahtungsplan TÖ-Zusatztaste Audio

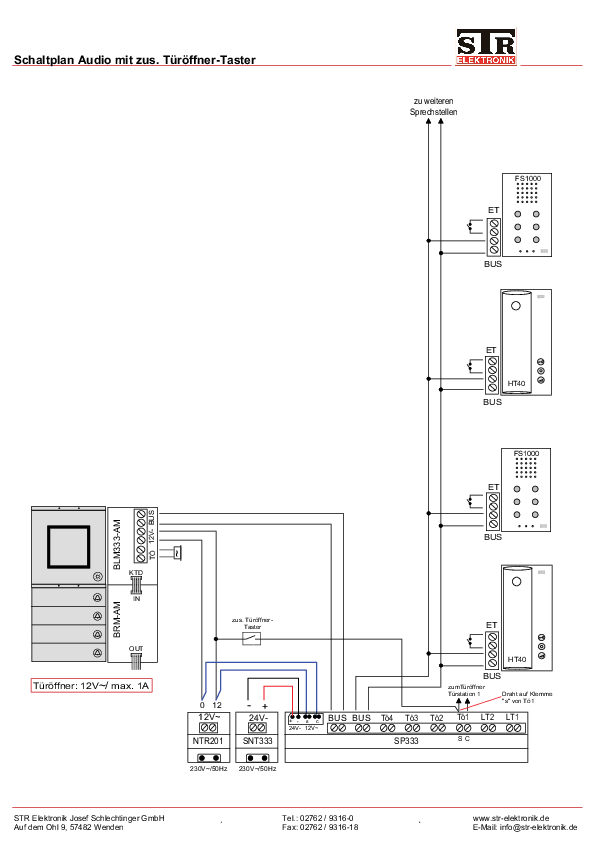

Schaltplan zusätzlicher Türöffner-Taster

Hinweis: Diese Schaltpläne sind nur Beispiele! Die jeweilige Verdrahtung muss individuell vorgenommen werden!

Schaltungsbeispiele Qwikbus Video

Verdrahtungsbeispiel Video mit 1 Außenstation

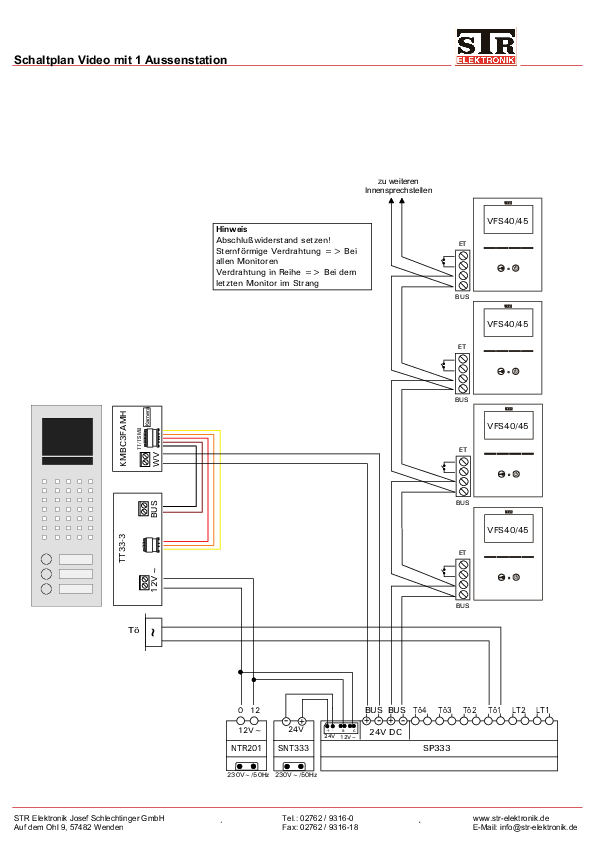

Schaltplan mit 1 Aussenstation
Verdrahtungsbeispiel Video mit 2 Außenstationen

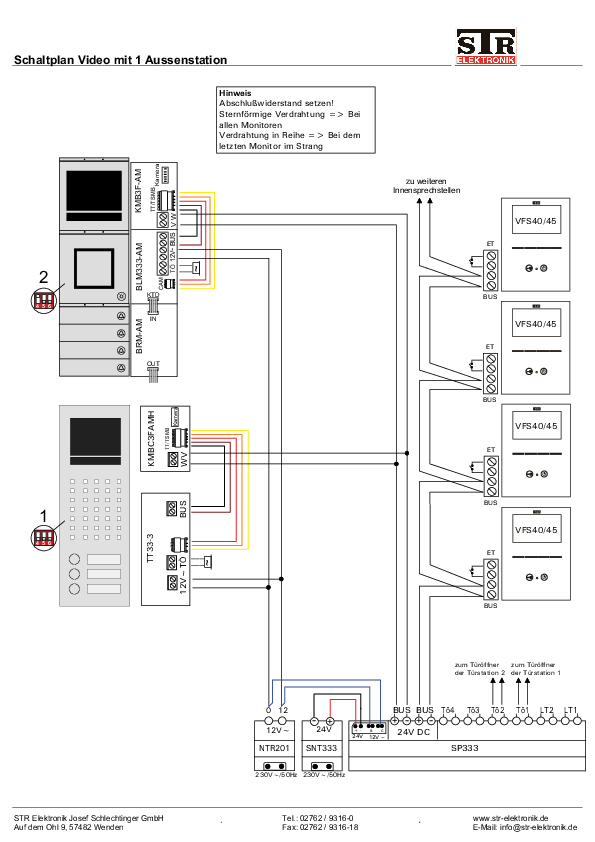

Schaltplan mit 2 Aussenstationen
Verdrahtungsplan VSP333-3

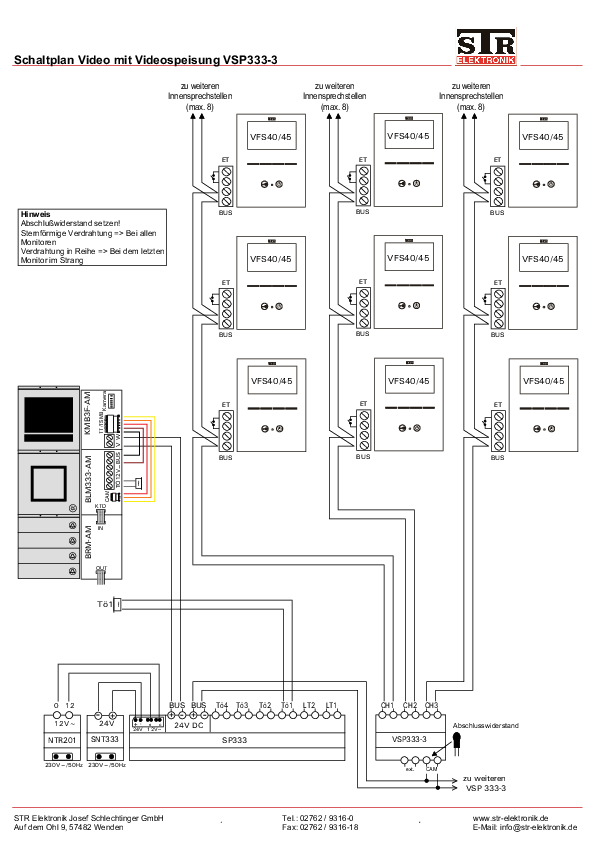

Schaltplan mit VSP333-3
Verdrahtungsplan TÖ-Zusatztaste Video

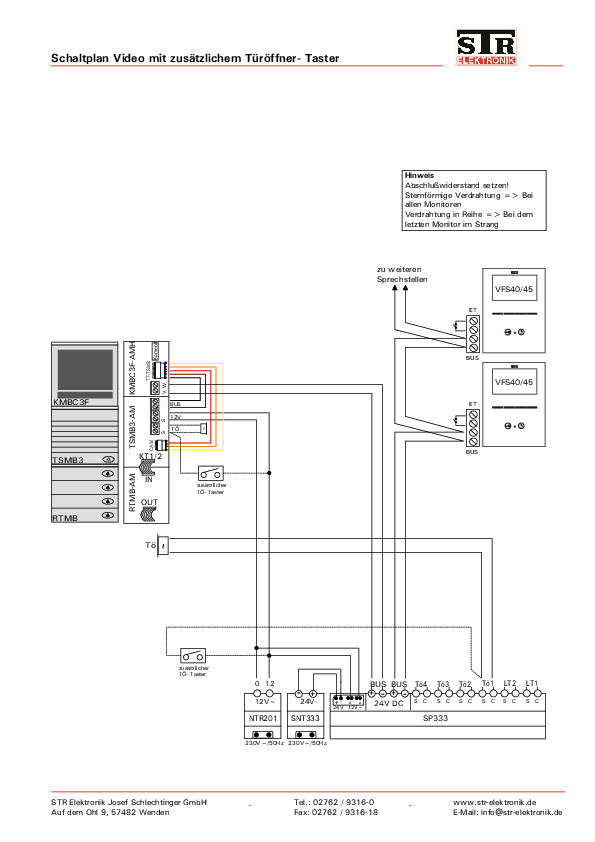

Schaltplan zusätzlicher Türöffner-Taster

Hinweis: Diese Schaltpläne sind nur Beispiele! Die jeweilige Verdrahtung muss individuell vorgenommen werden!

Schaltungsbeispiele Qwikbus Audio/Video gemischt

Verdrahtungsbeispiel Audio/Video- Anlage

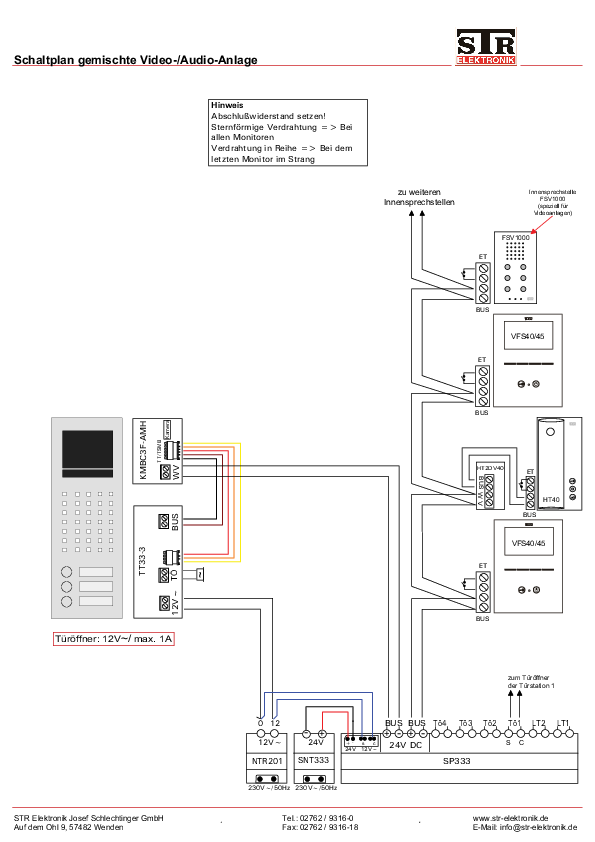

Schaltplan gemischte Video/Audio-Anlage

Hinweis: Diese Schaltpläne sind nur Beispiele! Die jeweilige Verdrahtung muss individuell vorgenommen werden!
